BLTouch V3.2 Auto Bed Leveling Sensor Kit: análisis, pros y contras

Resumen

Un probe de nivelación automática de cama de bajo costo basado en efecto Hall, vendido como un kit de estilo BLTouch, y no un BLTouch genuino de ANTCLABS. Verifique la compatibilidad de la placa y el firmware antes de comprar: necesita un pin de control de 5 V compatible, entrada de disparador y configuración de Marlin o Klipper, y Geeetech indica que no hay soporte para Klipper.

Puntos fuertes

Sondea camas no metálicas como vidrio, PEI y metal, a diferencia de sensores inductivos de distancia fija.
Costo de entrada asequible: $19.90 para el sensor estándar de fábrica frente a $34.99 por un BLTouch v3.1 genuino de ANTCLABS en Filastruder.
El muestreo automático de puntos reduce el ajuste manual de Z en múltiples posiciones XY después de la instalación correcta.
Autodiagnóstico y alarma, incluyendo indicador de fallo intermitente y comandos manuales para desplegar/resetear la alarma.
Las pruebas documentadas de Marlin M48 y Klipper PROBE_ACCURACY permiten al comprador evaluar su propia instalación.
Un propietario de Voxelab Aquila de octubre de 2021 informó usar el estándar Geeetech 3.2 con gran éxito.

Debilidades

Se reportan choques del boquilla contra la cama durante la instalación, incluyendo un propietario de A30M de mayo de 2025 cuyo boquilla golpeaba invariablemente la superficie de impresión.
La sondeo de malla puede detenerse con una alarma intermitente después de toques iniciales exitosos.
El pinout puede estar intercambiado en algunas placas, causando problemas de alimentación o arranque hasta que se recablee.
La repetibilidad del clon puede ser peor que la del genuino y dependiente de la temperatura, según pruebas anteriores de clones.
Sin soporte para Klipper según personal de Geeetech.
Pin de plástico doblado o atascado y luz intermitente son modos de fallo reportados.

Especificaciones verificadas

Sensor	Efecto Hall con controlador Atmel ATtiny13A, solenoide y pin de empuje de plástico de ingeniería (PC).
Suministro	5 V DC, aceptable de 4.8–5.1 V; alrededor de 15 mA en reposo o menos, menos de 300 mA durante aproximadamente 100 ms mientras el pin se mueve.
Repetibilidad declarada	alrededor de 0.005 mm de desviación estándar. Es una afirmación del fabricante, no una medida independiente.
Cableado	tres pines marrón GND, rojo +5 V, naranja señal de control; dos pines negro GND, blanco Z-min.
Autodiagnóstico	el probe se despliega y retrae al encenderse, luego LED sólido; un parpadeo continuo indica una obstrucción o fallo.
Código G de control	M280 P0 S10 para desplegar, S90 para guardar, S120 para autodiagnóstico, S160 para liberar la alarma.
Peso	10 g.
Firmware	requiere cambios en Configuration.h y pins.h de Marlin para el endstop de servo, cuadrícula de nivelación automática de cama y desplazamientos del probe.

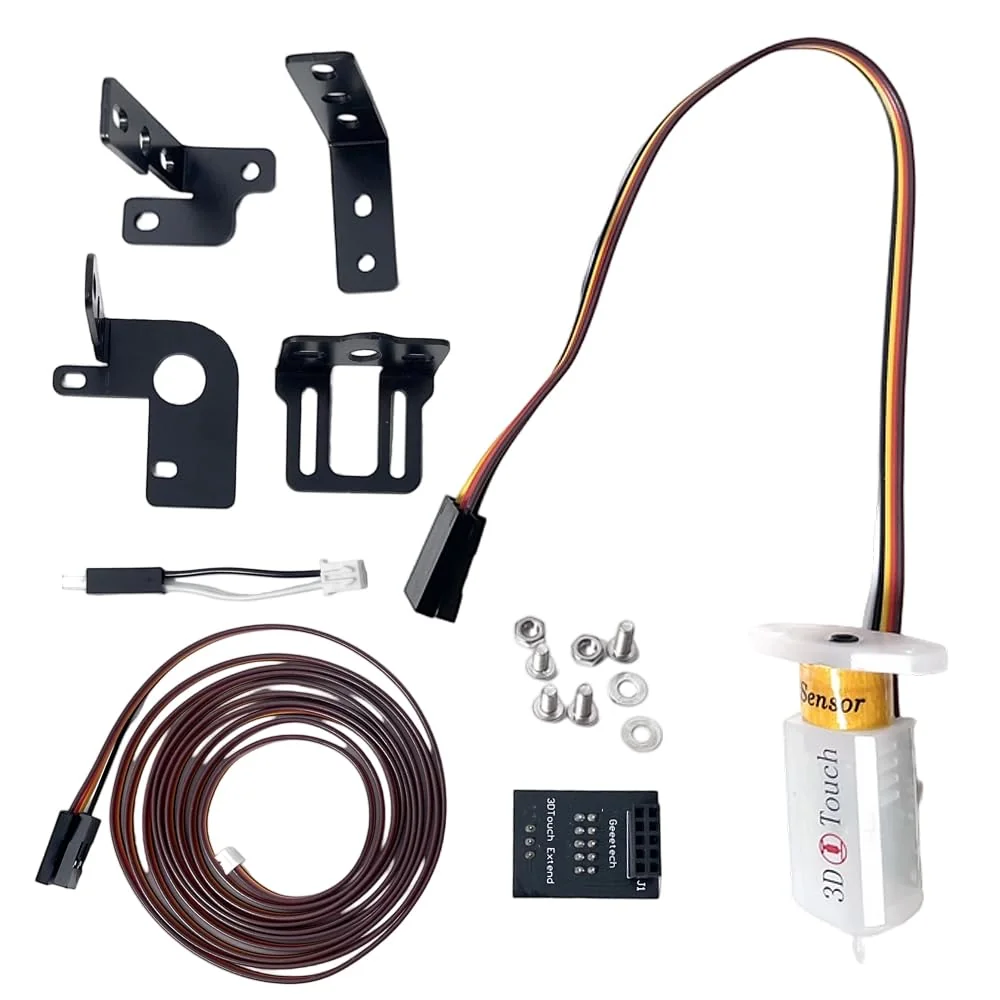

El equipo incluido varía según el paquete; el kit Pro enumera un sensor, cuatro tornillos M3, dos tuercas M3, un soporte metálico, cables de 18 cm y 100 cm. El kit estándar no fue verificado independientemente en su contenido actual de caja.

Notas completas de la investigación y fuentes

Identidad y compatibilidad

Esta es una réplica clon de Geeetech 3D Touch V3.2, no un BLTouch genuino de ANTCLABS, cuyo producto actual es BLTouch v3.1. Geeetech también vende un 3D Touch V3.2 Pro separado a $35.99. Los títulos de marketing y de kits de terceros a veces usan “BL Touch” por compatibilidad incluso cuando la marca es Geeetech. Verifique el SKU 700-001-1786 en la lista. El probe necesita un pinout de placa y firmware compatibles; un propietario de A30 informó solo un conector de 3 pines mientras que el sensor tiene conectores de 3+2. Las placas con un condensador grande de 1 uF o más en el circuito de entrada del endstop no son compatibles sin una solución de cableado.

Repetibilidad y experiencia de usuarios

Los únicos datos de repetibilidad medidos que se encontraron son las pruebas M48 de un propietario de RepRap que muestran una desviación estándar promedio de 7.4 um (desviación 2 um) en modo de alta velocidad después de ajustar una falla de imán suelto en el pin del probe. Ese mismo defecto causó fallos aleatorios y parpadeo rojo antes de la reparación. El sentimiento de los usuarios es mixto: algunos reportan buenos resultados y hardware más resistente que el genuino, mientras otros reportan fallos en la configuración de varios días y choques de la cabeza. Una comparación de 2019 de un clon diferente contra un BLTouch genuino encontró que el genuino era más repetible de manera consistente, pero ese clon no era exactamente el V3.2.

Montaje, firmware y uso diario

El pin del probe retraído debe quedar aproximadamente 2 mm por encima de la punta del boquilla, y la guía anterior del proveedor describe un punto de montaje del cuerpo del sensor a 8.3 mm por encima del boquilla en un ejemplo; estos son puntos de referencia diferentes. Marlin G28 homing primero y por defecto desactiva la compensación de malla, luego G29 mide o M420 S1 activa una malla guardada; guárdela con M500 cuando la EEPROM lo permita. El nivelado automático compensa solo pequeñas imperfecciones, por lo que el ajuste manual de la cama sigue siendo importante. El código de inicio (Start G-code) debe activar la malla guardada y volver a sondear después de cambiar el boquilla, el grosor de la lámina o la herramienta.

Costos de partes y operación

El sensor no tiene consumibles, baterías ni suscripciones. El probe estándar cuesta $19.90 antes del envío confirmado, y un kit Ender de $24.99 con cuatro soportes es un paquete diferente. Un probe estándar de repuesto cuesta $19.90 más envío e impuestos, no un gasto anual normal. El pin de plástico del probe no tiene número de pieza OEM verificado ni precio en EE. UU.; un pin de repuesto genuino de ANTCLABS cuesta $9.99 pero no está certificado para Geeetech. No existe un costo anual medido o un costo típico de fallo para este SKU.

¿Vale la pena?

A $16–25 todo incluido, el probe es razonable para el sensor estándar original o un kit Ender V3.2 bien equipado si los cables y el montaje son compatibles. A $26–34 todo incluido, considere el BLTouch v3.1 genuino de ANTCLABS a $34.99, especialmente si la fiabilidad de la capa inferior o el manejo de clones de Klipper importan. Por encima de $34 por el V3.2 estándar, el dispositivo genuino a $34.99 es difícil de superar antes de su propio envío. Un sensor de fábrica de $19.90 con $13.90 de envío seleccionado a EE. UU. costaría $33.80 antes de impuestos, cercano al precio del genuino.

Qué modelo es este

Esta página cubre el Geeetech 3D Touch V3.2, SKU 700-001-1786, un kit clon con cuatro soportes de montaje para los modelos Ender 3, Ender 5 y CR-10, no la variante Pro (SKU 700-001-1787) ni un BLTouch genuino de ANTCLABS. ASIN B0H2BL1HCX.
